Mise en place de VPN basé sur IPsec

Dans le domaine de sécurité it un réseaux vpn est vu comme une extension des réseaux locaux et préserve la sécurité Informatique logique que l'on peut avoir à l'intérieur d'un réseau local.

Le schéma qui suit décrit  un exemple d’une maquette réalisé sur l’émulateur GNS3

Le réseau VPN qu’on veut réaliser est entre les deux routeurs R1 et R0, ce qui implique que la configuration va se faire sur les interfaces serial 0/0 des deux. Autrement dit on veut réaliser un VPN site à site en passant par un nuage frame relay. Dans la réalité un VPN passe par réseau internet mais dans notre cas pour réaliser la maquette on a choisit un nuage Frame Relay qui joue presque le même rôle qu’internet.

Figure 20 : Exemple d’un VPN/IPSEC

La première configuration à faire consiste dans l’affectation des adresses aux  interfaces de chaque routeur. Ensuite préciser les DLCI pour les ports du nuage FR : 101 pour le port 1et 202 pour le port 10.

Dans le routeur  R1 il faut préciser les étapes de configuration de FR dans l’interface serial 0/0:

Les mêmes étapes à configurer aussi au niveau du routeur R0 dans son interface serial 0/0 :

Après cette étape on doit tester si les deux routeurs communiquent entre eux avant toute configuration d’IPSEC.

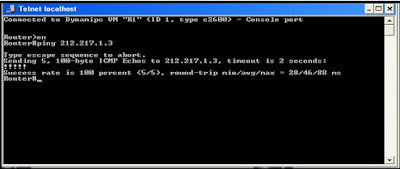

Si on envoi une requête Ping au routeur R1 on obtient le résultat suivant :

Et si on fait la même chose dans le routeur R0 on obtient le résultat suivant :

Après cela vient la phase 2 dans la configuration d’IPSEC. Comme ça était déjà précisé dans le paragraphe qui précède elle se résume en 5 étapes. Ces différentes commandes doivent être introduites dans les deux routeurs R0 et R1 de façon identique.

Dans le routeur R0 on effectue les commandes qui suivent pour décrire la configuration d’IPSEC.

Les mêmes commandes sont exécutées au niveau du routeur R1, la seule différence réside dans les ACLs introduits dans chacun, aussi dans l’affectation de l’interface où se fera le cryptage. Par exemple dans le routeur R0 et comme le montre la figure ci-dessus on introduit l’adresse de l’interface serial 0/0 212.217.1.2 du routeur R1.

Donc dans R1 on doit préciser l’adresse de l’interface serial 0/0 du routeur R0, en plus des ACLs.

Après cette phase de configuration d’IPSEC. On doit préciser l’interface dans laquelle se fera le cryptage. Dans notre cas c’est dans les serials 0/0 d’après le figure ci-dessous cette commande doit être introduite dans les deux routeurs R1 et R0.

Après avoir terminé les étapes de configuration d’IPSEC il faut vérifier si notre VPN est opérationnel ou non. Il suffit pour cela de pinger du routeur R3 au Routeur R2 et vis versa. La figure suivante permet de visualiser la communication entre eux. Ce qui explique le bon fonctionnement du VPN réalisé.

Figure 21 : Résultat du Ping du routeur R2 vers le routeur R3

Figure 22 : Résultat du Ping du routeur R3 vers le routeur R2
